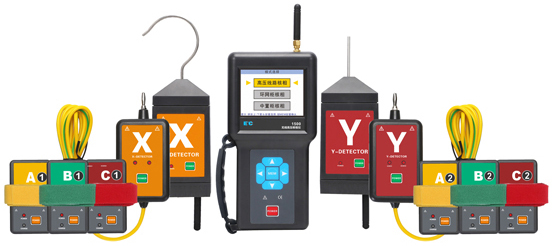

EC1560多功能无线高压核相仪10V~500kV,高压线路,中
产品简介
10V~500kV高压线路,中置柜10kV~35kV,环网柜AC 1V~600V,核相,相位测试,相序判断及验电
订购热线:021-54358329
产品介绍

主要功能

应用于高压线路、中置柜、环网柜等场合的核相、相位测试、相序判断及验电等。

高压线路核相电压:10V~500kV

高压线路核相距离:200m

环网柜核相电压:AC 1V~600V

环网柜核相距离:30m

中置柜核相电压:10kV~35kV

中置柜核相距离:20m
POL▲RIS®/普莱瑞思®-上海舒佳电气有限公司



概述

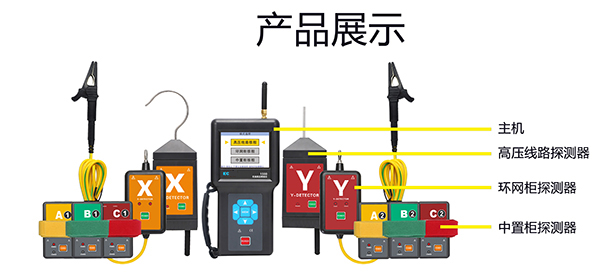

   ETCR1560多功能无线高压核相仪是专为高压线路、中置柜、环网柜核相而精心设计制造的高性能产品,仪表配置了针对高压线路、环网柜、中置柜的探测器,应对各种核相场合得心应手。仪表突破传统核相器电压等级限制问题,可以在极低电压线路中核相,完全实现从1V~500kV电压自动核相,无需根据电压等级或用途购置多套核相仪,节省成本,减少携带,省时快捷。本核相仪还具有测试相位、频率、相序、变压器组别判断等功能,还有验电及线路电压显示功能。 对高压线路核相时,当线路电压超过110kV,必须使用非接触核相,核相时将探测器的金属探钩逐渐靠近导线,当感应到电场信号即可完成核相,无需直接接触高压导线,安全快速。核相仪由主机、高压线路探测器、中置柜探测器、环网柜探测器、伸缩绝缘杆、监测软件、USB通讯线等组成,主机采用3.5寸真彩液晶屏,可以同屏显示相位、频率、相序及核相结果;向量图指示、相位指示,清晰直观;具有“X信号正常、Y信号正常、同相、异相”等语音提示功能,使测试更简单轻松。





产品特点

1. 配置3款核相探测器,应对各种核相场合得心应手。

2. 语音提示:“X信号正常、Y信号正常、同相、异相”。

3. 采用3.5寸LCD彩屏,可同屏显示相位、频率、相序、及核相结果,动态向量图指示,清晰直观。

4. 仪表具有验电功能,并可显示110kV以下的线电压。



5. 数据存储功能,能存储200组数据

技术参数



高压线路核相

探测器电源

3.7V,1000mAh充电锂电池

核相方式

接触式核相:≤110kV线路时

非接触式核相:≥10kV并且≤110kV显示时,可以在线缆绝缘皮上进行核相;当线路电压>110kV时,必须采用非接触核相。

核相电压

AC 10V~500kV

核相距离

200m

探测器尺寸

130mm×65mm×45mm

探测器重量

2个探测器,约400g

绝缘杆长度

约4500mm

环网柜核相技术参数

探测器电源

3.7V,1000mAh充电锂电池

核相方式

接触式核相

核相电压

AC 1V~600V

核相距离

30m

探测器尺寸

120mm×54mm×30mm

探测器重量

2个探测器,约260g

中置柜核相技术参数

探测器电源

3.7V,1000mAh充电锂电池

核相方式

非接触式核相

核相电压

AC 10KV~35KV

核相距离

20m

探测器尺寸

80mm×46mm×26mm

探测器重量

6个探测器,约420g

其它技术参数

主机电源

3.7V,2600mAh充电锂电池

LCD尺寸

3.5寸彩屏;显示域:71mm×53mm

主机尺寸

195mm×100mm×45mm

主机重量

约350g

相别定性

同相:-20°~20°;异相: 100°~140°和220°~260°

量程

测试相位:0°~360°

测试频率:45.0Hz~65.0Hz

精度

相位:≤±8°

频率:≤±2Hz

分辩率

相位:1°频率:0.1Hz

发射频率

433MHz、315MHz

相位指示

向量图及数字同时显示

电源指示

探测器具有绿色电源指示灯

验电指示

“嘟--嘟--嘟”蜂鸣声

电压显示

范围

0.4kV~110kV

显示速率

2次/秒

数据存储

300组(掉电或更换电池不会丢失数据)

高压线路核相100组,环网柜核相100组,中置柜核相100组

自动关机

开机约15分钟仪表将自动关机

电池电压

主机电池4格电量显示,当只有1格或0格时,请充电;探测器当指示灯快速闪烁时,表示电池电压低请充电。

额定电流

探测器:30mA max;主机:150mA max

仪表质量

约8.38kg(含绝缘杆)

仪表箱尺寸

1060mm×300mm×100mm

绝缘试验

绝缘杆拉伸后两端:AC 220kV/rms

主机、探测器:AC3700V/rms(外露金属与塑料外壳间)

外界干扰

无特强电磁场;无433MHz 、315MHz同频干扰

工作温湿度

-10℃~40℃;80%RH以下

存放温湿度

-10℃~60℃;70%RH以下

适合安规

GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相器通用技术条件DL/T 971-2017》要求

符合IEC61481-A2;2004;IEC 61243-1 ed.2:2003标准

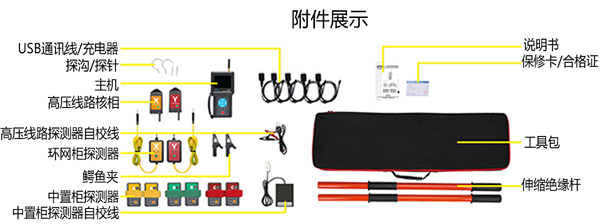

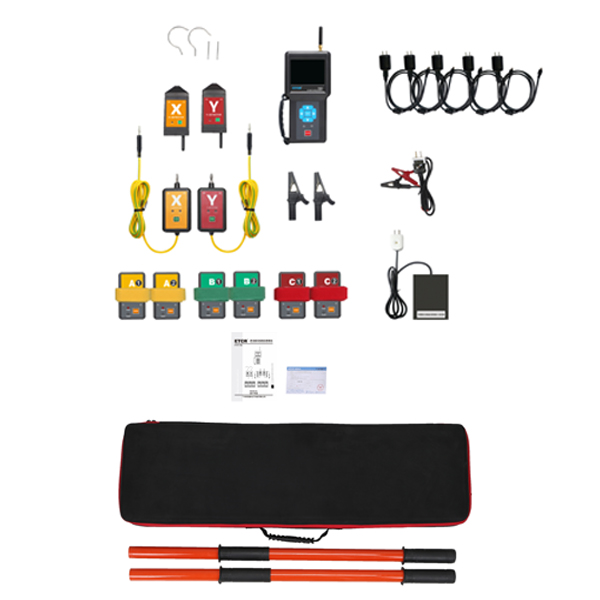

产品清单(包装附件)

主机

1台

高压线路探测器

2台

探钩、探针(高压线路核相用)

各2根

高压线路探测器自校线

1条

环网柜探测器

2个

鳄鱼夹(环网柜核相用)

2个

中置柜探测器

6个

中置柜探测器自校线

1个

三合一充电线

1条

四合一充电线

2条

充电器

3个

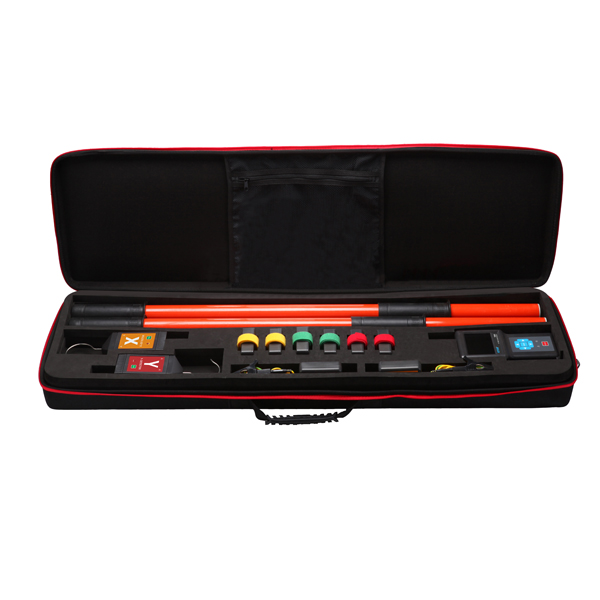

工具包

1件

伸缩绝缘杆

2根

用户手册、保修卡、合格证

1份


POL▲RIS®/普莱瑞思®-上海舒佳电气有限公司

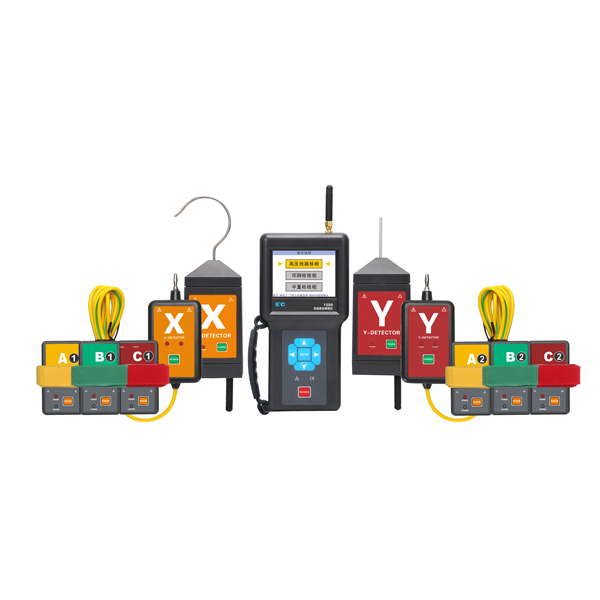

彩图

POL▲RIS®/普莱瑞思®-上海舒佳电气有限公司
POL▲RIS®/普莱瑞思®-上海舒佳电气有限公司
POL▲RIS®/普莱瑞思®-上海舒佳电气有限公司

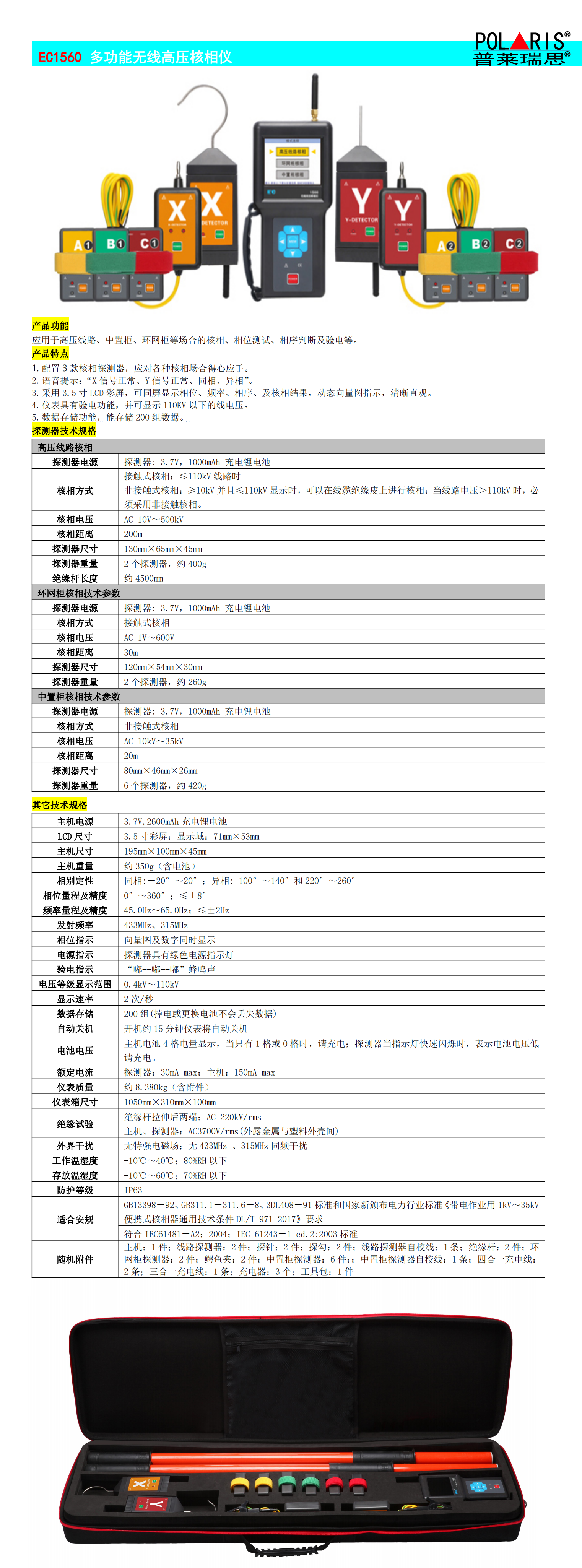

彩页
POL▲RIS®/普莱瑞思®-上海舒佳电气有限公司
