EC1540中置柜无线核相仪10kV-35kV手车式中置柜相位
产品简介
非接触式核相应用于电力配电系统10kV-35kV手车式中置柜相位判断、相序测试。0kV~35kV,核相距离:20m
订购热线:021-54358329
产品介绍

主要功能

非接触式核相应用于电力配电系统10kV-35kV手车式中置柜相位判断、相序测试。

核相电压:10kV~35kV

核相距离:20m

相位量程:0°~360°

发射频率:433MHz、315MHz


概述

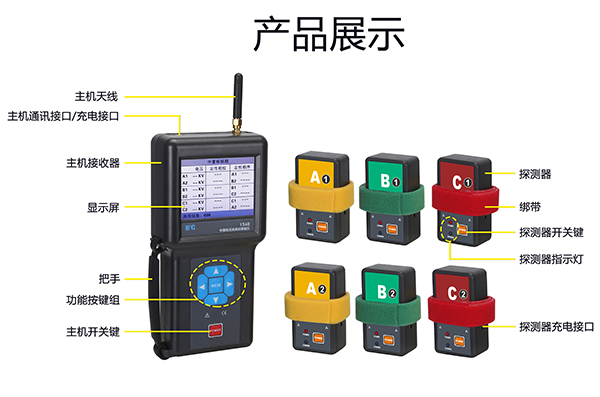

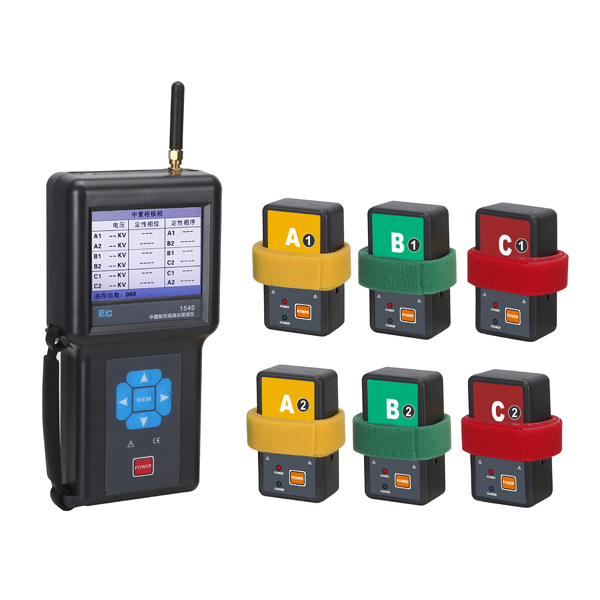

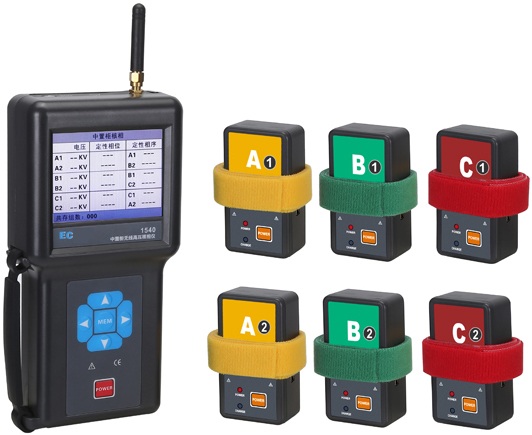

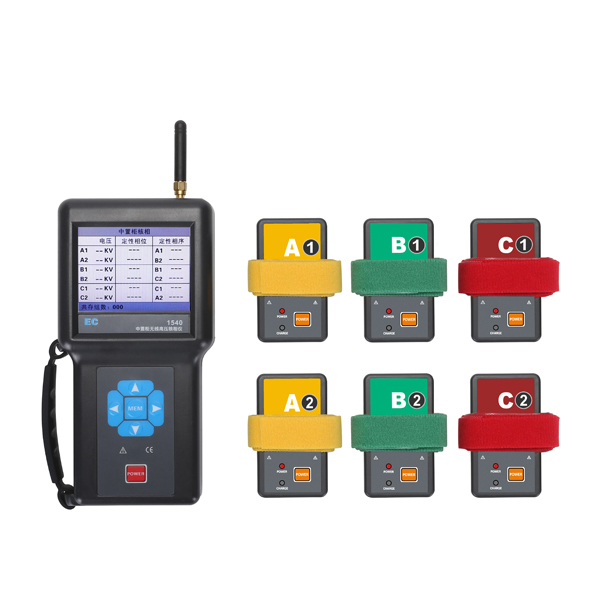

   EC1540中置柜无线高压核相仪,别名:无线中置柜高压核相器,是专为手车式高压开关柜(中置柜)核相而精心设计制造,本仪器采用非接触式核相技术,在中置柜外接收核相数据,即可对A、B、C三相线路同时完成相位判断,相序测试,规避了操作人员与柜内高压电直接接触的风险,排除了核相的安全隐患,确保了操作人员和设备的安全。仪器操作特别简单,安全快速。仪器由主机、探测器组、监测软件、USB通讯线等组成,主机采用3.5寸真彩液晶屏,可以同屏显示相位、相序及核相结果;同时三相显示,清晰直观,使测试更简单轻松。监测软件具有在线实时监控、历史数据查询、相位指示、相序功能;具有历史数据读取、查阅、保存、打印等功能。

产品特点

1.采用非接触核相技术、在柜外接收核相数据,规避了操作人员与柜内高压电直接接触的风险,确保人员和设备的安全。

2.A、B、C三相同时完成核相,核相准确操作便捷。

3.采用3.5寸LCD彩屏,可同屏显示相位、相序、及核相结果,清晰直观。



4.数据存储功能,能存储200组数据。USB接口数据上传功能,存储数据可以上传电脑,保存打印。

功    能

中置柜核相、相位、相序测试

电    源

主  机:3.7V,2600mAh充电锂电池

探测器: 3.7V,1000mAh充电锂电池

核相方式

非接触式核相

核相电压

AC 10kV35kV

核相距离

20m

相别定性

同相:-20°~20°;异相: 100°~140°和220°~260°

量    程

测试相位:0°~360°

精    度

相位:≤±10°

频率:≤±2Hz

分 辩 率

相位:1°

发射频率

433MHz、315MHz

LCD尺寸

3.5寸彩屏;显示域:71mm×53mm

相位指示

数字同时显示

电压显示

显示电压等级

显示速率

2次/秒

数据存储

200组(掉电不会丢失数据)

自动关机

开机约15分钟仪表将自动关机

电池电压

主机电池4格电量显示,当只有1格或0格时,请充电;探测器当指示灯快速闪烁时,表示电池电压低请充电。

额定电流

探测器:30mA max;主机:150mA max

仪表质量

仪器:约950g(含电池)

仪器尺寸

主机195mm×100mm×45mm;

探测器80mm×46mm×26mm

绝缘试验

主机、探测器:AC3700V/rms(外露金属与塑料外壳间)

外界干扰

无特强电磁场;无433MHz 、315MHz同频干扰

工作温湿度

-10℃~40℃;80%rh以下

存放温湿度

-10℃~60℃;70%rh以下

适合安规

GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相器通用技术条件DL/T 971-2017》要求

符合IEC61481-A2;2004;IEC 61243-1 ed.2:2003标准

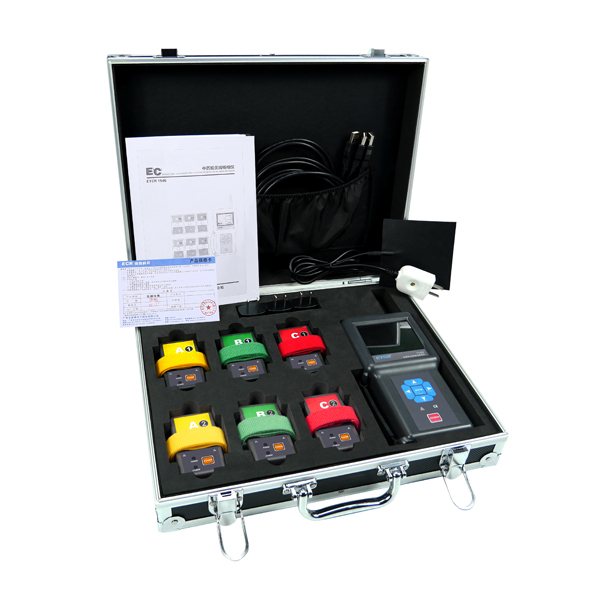

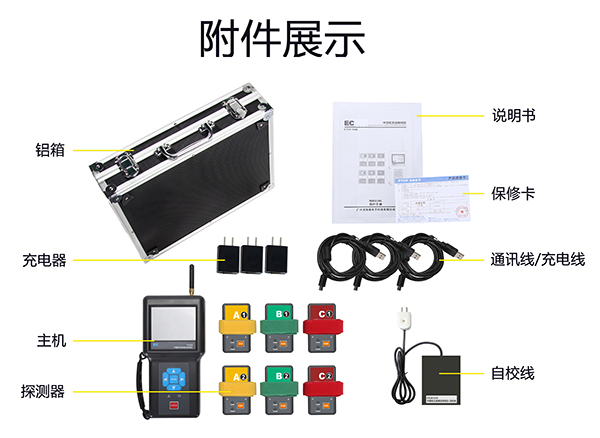

产品清单

主机

1台

探测器

6台

USB通讯线/充电线

3条

自校线

1条

仪表箱

1个

充电器

3个

用户手册、保修卡、合格证

1份


彩页
