320B无线高压核相电流相位仪
产品简介
320B无线高压核相电流相位仪, 核相、电流、频率、相位、验电测试，核相电压等级100V-550kV，核相距离160m，频率45Hz-75Hz，电流量程0-20000A，3.5寸彩屏，向量图指示，语音核相
订购热线：021-54358329
产品介绍
http://www.dc21.cn/products/p2/65.html
核相、电流、频率、相位、验电测试，核相电压等级100V-550kV，核相距离160m，频率45Hz-75Hz，电流量程0-20000A，3.5寸彩屏，向量图指示，语音核相
320B无线高压核相电流相位仪又名全智能无线高压语音核相仪、无线高压核相器、无线高压核相电流表等，由无线接收器、钩式探测器、伸缩绝缘杆等组成。钩式探测器不同于传统核相仪需要连接金属探测挂钩，而是采用了一体化钩式设计，内置双层柔性线圈，能同时测试高压电流、核相、相位、相序、频率等，柔性线圈测试电流量程广、线性好、精度高，可以直接挂在线路上测试，省时省力，可钩Ф168mm的导线，或168mm×245mm的母排；接收器采用3.5寸真彩液晶屏，同屏显示核相结果、电流、相位、频率等，有向量图指示，“X信号正常、Y信号正常、同相、异相”等语音提示，清晰直观。空旷地面核相距离可达160m远，能对100V～550kV的电压线路全智能核相，其中35kV以下的裸导线可以直接接触核相，35kV以上的裸导线采用非接触式核相，非接触核相是将钩式探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，更加安全！本核相仪还同时具有高压验电器、高压相位表、高压相序表的功能，可以用于验电、相序测试，变压器组别判断等。
320B型的X探测器具有高低压电流、漏电流测试功能，电流测量范围为0～20000A，同时满足核相、电流、漏电流、相位、相序、验电测试；也可以用于高压线缆漏电巡查：将具有测试电流功能的X探测器钩在电缆上，沿线巡查，若接收器由有较大电流显示突变为很小电流或无电流显示，该点即为电缆漏电点。
核相、电流、频率、相位、验电测试，核相电压等级100V-550kV，核相距离160m，频率45Hz-75Hz，电流量程0-20000A，3.5寸彩屏，向量图指示，语音核相
320B无线高压核相电流相位仪又名全智能无线高压语音核相仪、无线高压核相器、无线高压核相电流表等，由无线接收器、钩式探测器、伸缩绝缘杆等组成。钩式探测器不同于传统核相仪需要连接金属探测挂钩，而是采用了一体化钩式设计，内置双层柔性线圈，能同时测试高压电流、核相、相位、相序、频率等，柔性线圈测试电流量程广、线性好、精度高，可以直接挂在线路上测试，省时省力，可钩Ф168mm的导线，或168mm×245mm的母排；接收器采用3.5寸真彩液晶屏，同屏显示核相结果、电流、相位、频率等，有向量图指示，“X信号正常、Y信号正常、同相、异相”等语音提示，清晰直观。空旷地面核相距离可达160m远，能对100V～550kV的电压线路全智能核相，其中35kV以下的裸导线可以直接接触核相，35kV以上的裸导线采用非接触式核相，非接触核相是将钩式探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，更加安全！本核相仪还同时具有高压验电器、高压相位表、高压相序表的功能，可以用于验电、相序测试，变压器组别判断等。
320B型的X探测器具有高低压电流、漏电流测试功能，电流测量范围为0～20000A，同时满足核相、电流、漏电流、相位、相序、验电测试；也可以用于高压线缆漏电巡查：将具有测试电流功能的X探测器钩在电缆上，沿线巡查，若接收器由有较大电流显示突变为很小电流或无电流显示，该点即为电缆漏电点。
| 功 能 | 高低压无线语音核相，电流、漏电流、频率、相位、相序、验电测试；多芯电缆漏电巡查等 |
| 电 源 | DC 3.7V可充锂电池，USB充电接口，连续工作约10小时 |
| 测试方式 | 钩式探测器，可以挂在线路上或钩住导线测试 |
| 传输方式 | 315MHz、433MHz无线传输 |
| 核相距离 | 160米 |
| 显示模式 | 3.5寸真彩液晶屏显示 |
| 可测线径 | Ф168mm的导线，或168mm×245mm的母排 |
| 量 程 | 核相电压等级：AC 100V～550kV |
| 相位：0.0°～360.0° | |
| 频率：45Hz～75Hz | |
| 电流：0.00A～20000A | |
| 分 辨 力 | 0.1°；0.1Hz；10mA |
| 精 度 | 相位：≤±10° (23℃±5℃，80%RH以下) |
| 频率：≤±2Hz (23℃±5℃，80%RH以下) | |
|
电流：0～6000A,±3%±5dgt; 6000A～2000A,±4%±5dgt; (23℃±5℃，80%RH以下) |
|
| 相别定性 | 同相:－30°～30°；异相: 90°～150°和210°～270° |
| 语音功能 | 同相、异相、X信号正常、Y信号正常等语音功能 |
| 绝缘杆尺寸 | 拉伸后长约5m；收缩后长约1m(5节) |
| 数据存储 | 9999组 |
| 核相方式 | 接触核相：35kV以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作) |
| 非触核相：35kV以上裸导线，或110kV以上线路采用非接触核相。(带绝缘杆操作) | |
| 验电指示 | 探测器“嘟--嘟--嘟”蜂鸣声 |
| 换 档 | 自动换档 |
| 位置误差 | 测试电流时导线位置误差的影响：A区无位置误差；B区约增加0.2%；C区约增加2%(见后图) |
| 采样速率 | 2次/秒 |
| 仪表尺寸 | 钩式检测仪：长宽厚310mm×270mm×52mm |
| 接收器：长宽厚250mm×100mm×40mm | |
| 背光控制 | 按上下箭头键调整背光亮度 |
| 感应强度控制 | 根据感应的电场强不同，探测器能自动控制放大倍数，便于排线密集场所核相 |
| 数据保持 | 测试模式下按HOLD键保持数据，再按HOLD键取消保持 |
| 退出功能 | 按ESC键退出当前功能界面，返回上级目录 |
| 数据查阅 | 按ENTER进入数据查阅模式后，按箭头键翻阅所存数据 |
| 无信号指示 | 当接收器没有收到发射信号时动态显示“----”符号 |
| 自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
| 电池电压 |
当电池电压低于3.2V时 探测器：电源指示灯慢闪，提醒充电 接收端：电池电压低符号显示，提醒充电 |
| 额定电流 | 探测器：35mA max；接收器：300mA max |
| 仪表质量 | 钩式检测仪：496g(含电池) |
| 接收器：395g(含电池) | |
| 绝缘杆：1.45kg | |
| 总质量：13.5kg(含仪表箱) | |
| 工作温湿度 | -10℃～40℃；80%Rh以下 |
| 存放温湿度 | -10℃～60℃；70%Rh以下 |
| 干 扰 | 无特强电磁场；无433MHz 、315MHz同频干扰 |
| 绝缘强度 | 绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间) |
| 检测仪：2000V/rms(绝缘杆连接头与钩式检测仪顶端之间) | |
| 接收器：2000V/rms(外壳前后两端之前) | |
| 结 构 | 防滴漏Ⅱ型、IP63 |
| 适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求 |
| 符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003 |

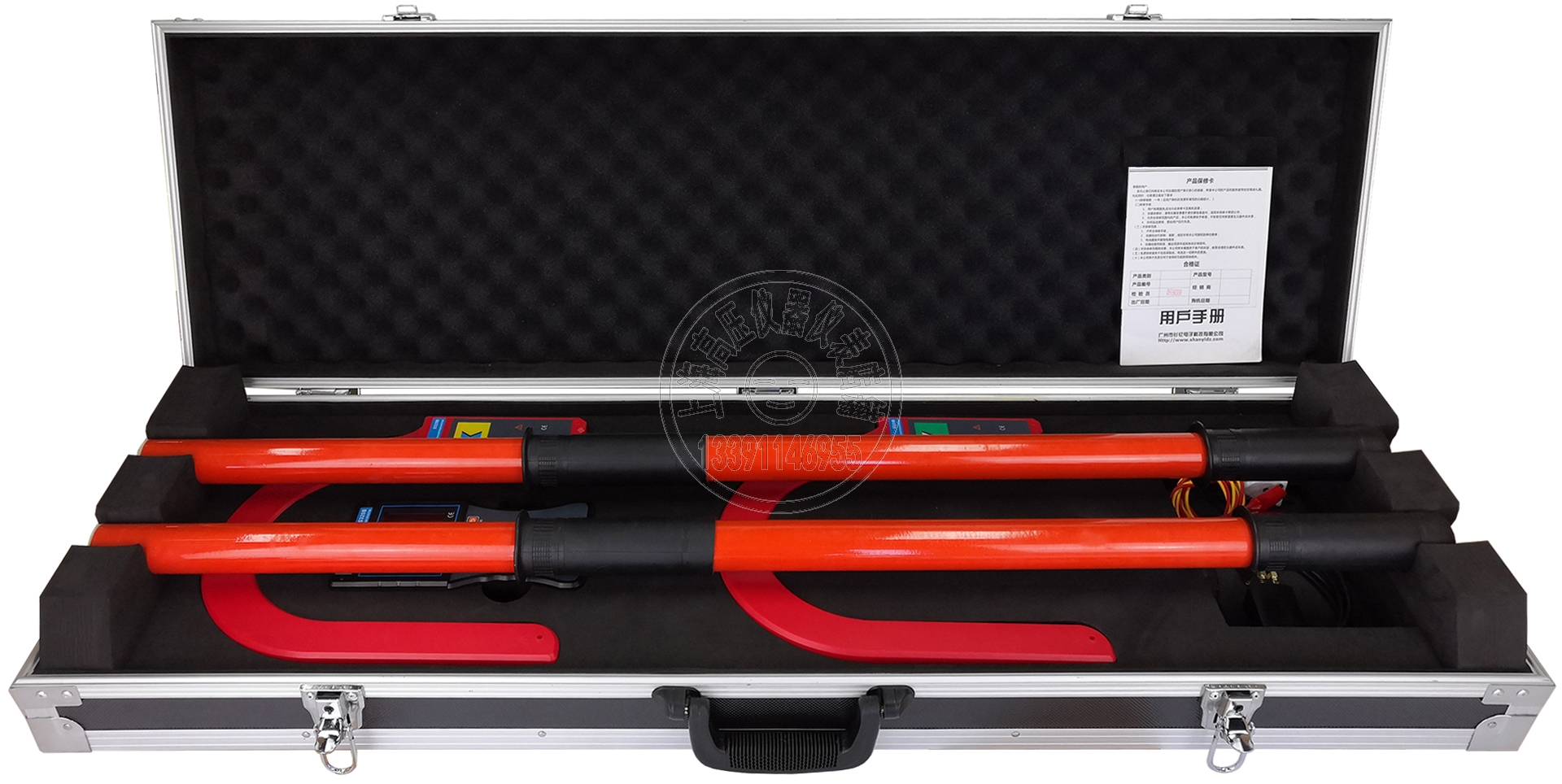

| 钩式探测器 | 2个(X、Y各1个) |
| 接收器 | 1台 |
| 天线 | 3根 |
| 伸缩绝缘杆 | 2根 |
| 铝箱 | 1个 |
| USB充电器、充电线 | 1套 |
| 锂电池 | 3个(仪表内) |
| 自校线 | 1根 |
| 用户手册、保修卡、合格证 | 1套 |
